SEASIDE PLATFORM 24
Piattaforma galleggiante in vetroresina

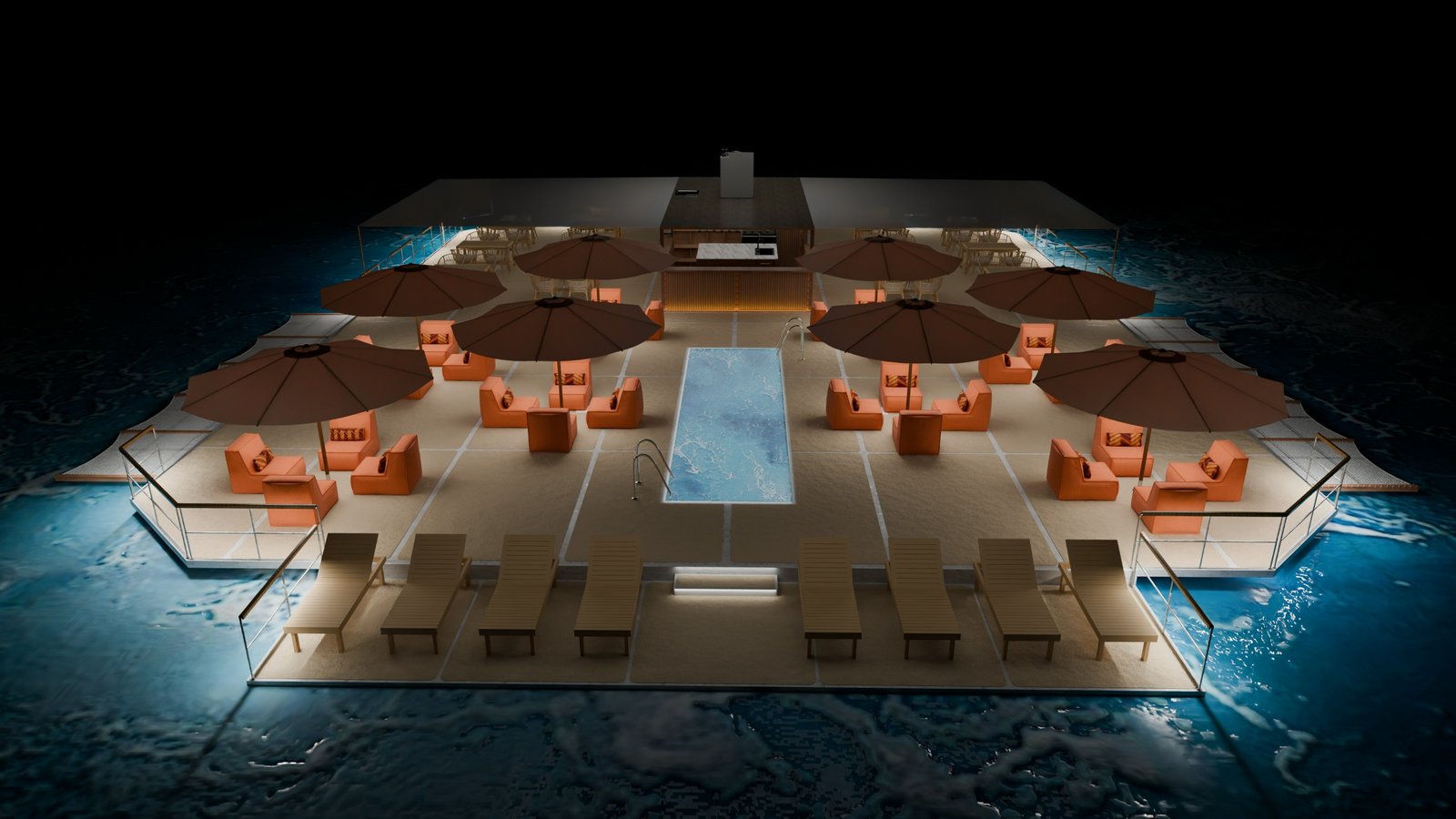

Seaside Platform 24 è una piattaforma galleggiante in vetroresina, smontabile, progettata e realizzata per utilizzo turistico, ancorata al fondo del mare mediante plinti in cemento e catene.
La costruzione prevede l’utilizzo di 7 scafi in vetroresina che sostengono una struttura rigida in ferro zincato sulla quale viene posizionato e fissato il pavimento che costituisce la piattaforma. Tale soluzione garantisce la massima stabilità e resistenza al moto ondoso, a differernza di strutture di altro tipo che subiscono l’oscillamento causato dalle onde.
La navigazione è possibile in condizioni di mare calmo ed a bassa velocità. La propulsione (optional) è data da due motori FB max 150 hp con consolle di comando posizionata sul tetto della struttura adibita a locale tecnico.
La stabilità della piattaforma permette l’installazione di arredi, ombrelloni e lettini.
| SPECIFICHE TECNICHE | |
|---|---|
| Lunghezza fuori tutto | 24,00 mt |
| Baglio massimo | 20,00 mt |
| Pescaggio | 0,60 mt |
| Categoria progetto – portata | CE D 100 |
| Design | Seaside Catamarans |
| Costruzione | Vetroresina – ferro zincato – legno |
| GALLEGGIABILITA’ |
| 5 x scafi stagni in vetroresina rinforzata delle dimensioni di mt 12,00 x 1,00 x 1,00 2 scafo stagno in vetroresina rinforzata delle dimensioni di mt 6,00 x 1,00 x 1,00 Ogni scafo è compartimentato mediante paratie interne installate ogni 2,00 mt e riempiti di schiuma a cellule chiuse. Gli scafi sono verniciati a gelcoat esternamente. |
| PIATTAFORMA |

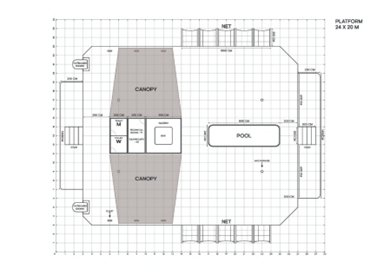

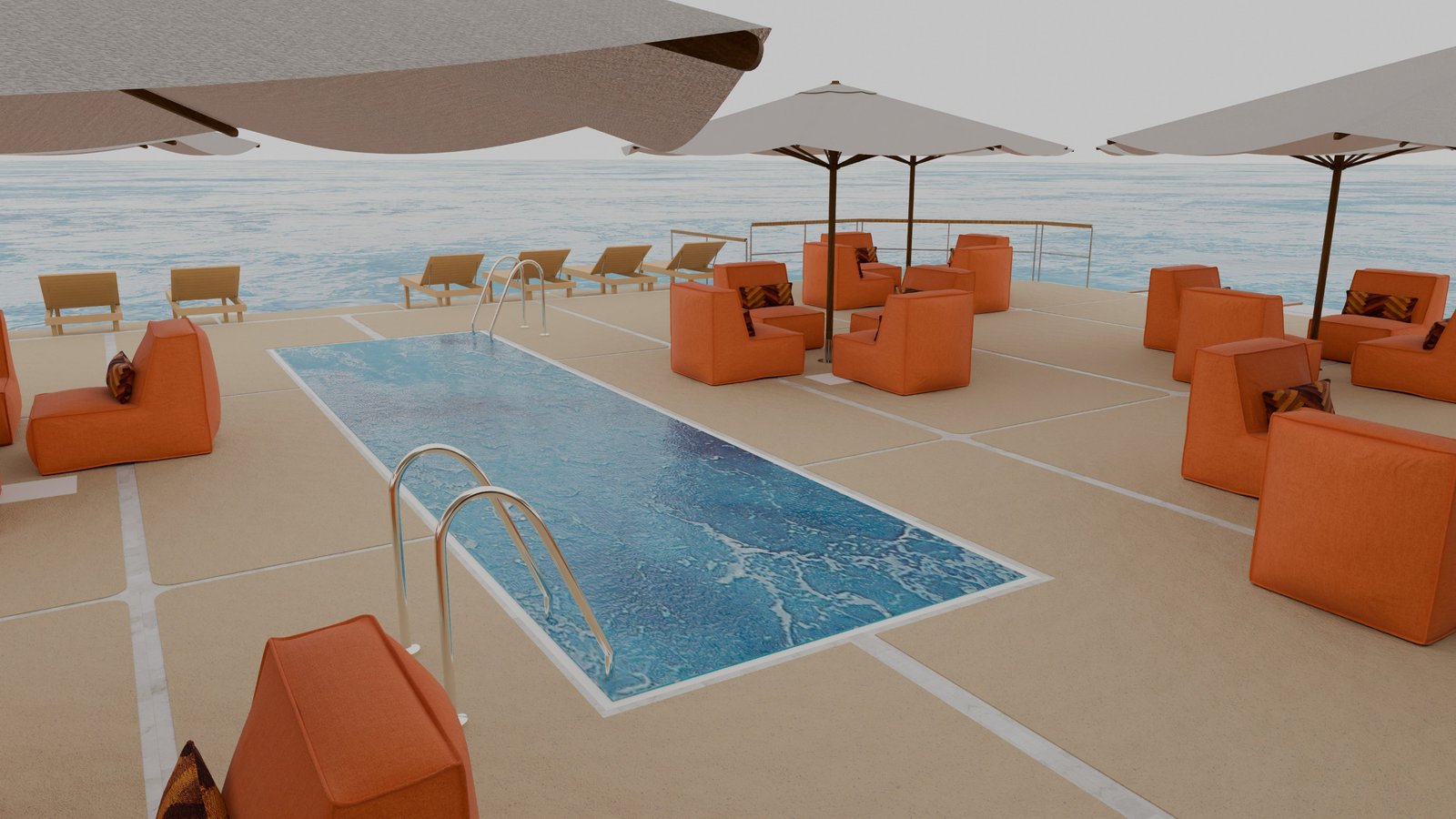

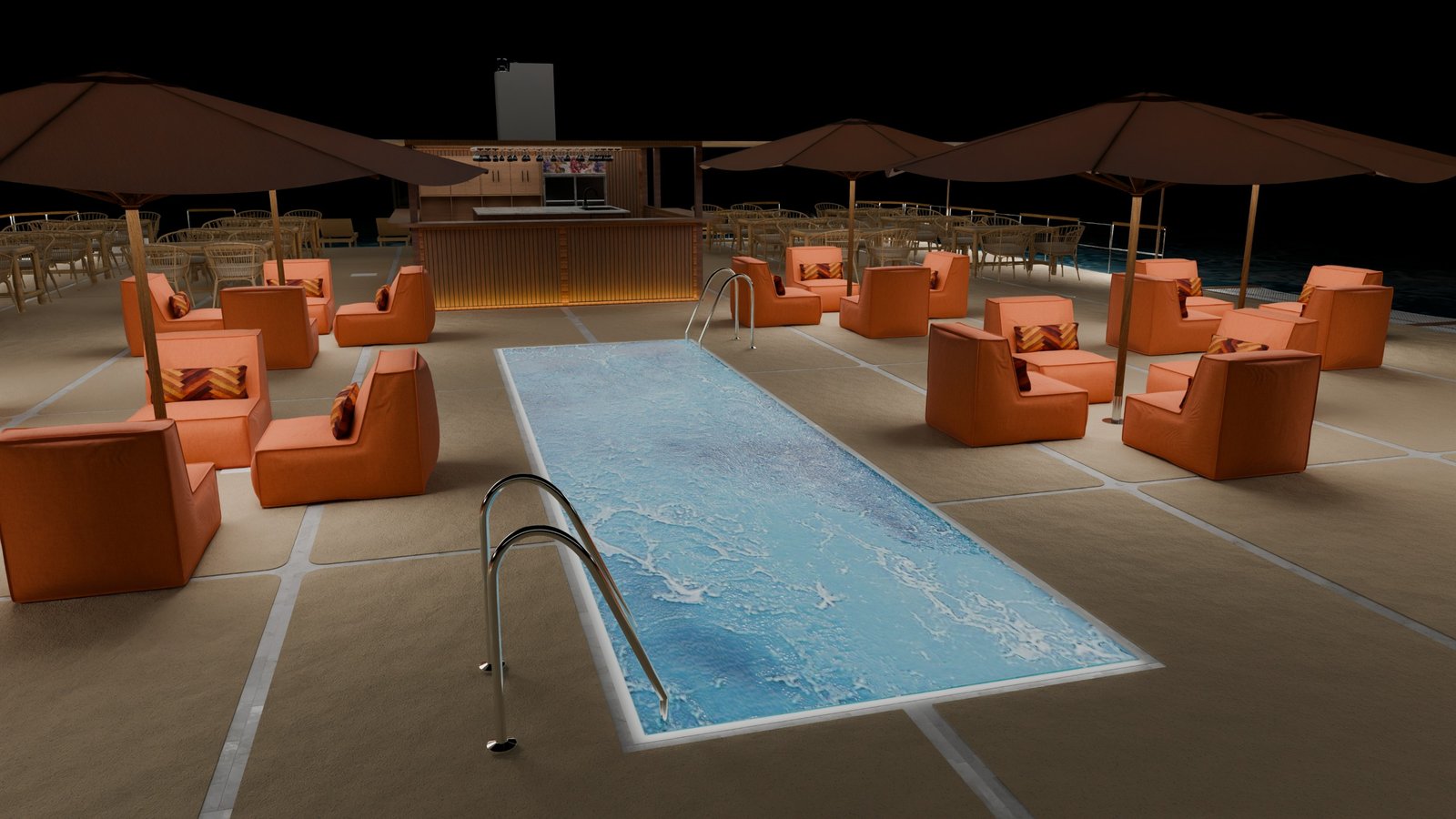

| Supporto pavimento mediante struttura modulare a reticolato in ferro zincato a caldo unita agli scafi Pavimento realizzato in moduli in vetroresina con stratifica a sandwich assemblati alla struttura di supporto Coperta Pavimento in vetroresina con superficie antiscivolo con finitura in gelcoat Piattaforme di prua posizionata sopra la linea di galleggiamento delle dimensioni di mt 14,00 x 2,50 con scala Piattaforme di poppa posizionata sopra la linea di galleggiamento delle dimensioni di mt 12,00 x 2,50 con scala Piscina di acqua di mare delle dimensioni di mt 2,40 x 8,00 posizionata verso prua (si riempie di acqua di mare fino alla linea di galleggiamento della piattaforma) Gazebo in legno delle dimensioni di mt 4,00 x 4,00 con tetto in tela impermeabile, banco di appoggio tutto intorno e porta di ingresso All’interno del gazebo: Isola centrale in legno con piano di lavoro per l’espletamento delle mansioni del bar, alloggiamento frigoriferi e freezer, armadietti e cassetti, lavandino con rubinetto Locale tecnico in legno delle dimensioni di mt 4,00 x 2,00 posizionato alle spalle del gazebo Porta di accesso e finestre Scala interna di accesso al tetto mediante passo uomo Struttura tipo scaffale per alloggiamento serbatoi Vano insonorizzato per alloggiamento generatore di corrente Vano bagno posizionato adiacente del locale tecnico 2 x porte di accesso (men – women) e finestrini di areazione 2 x WC elettrico con maceratore – 2 x lavandino Tende ombreggianti in tessuto impermeabile sorretta da pali in legno Corrimano in acciaio inox e legno |
| ATTREZZATURE ED ACCESSORI |
| 4 x scalette in acciaio inox sulle piattaforme di poppa e prua 2 x scalette in acciaio inox sulla piscina 4 x punti di ancoraggio con ganci attacco catene 6 x bitte per ormeggio barche posizionate a poppa e ai lati dx e sx Impianto energia elettrica 230V Generatore marino 6 KW (posizionato nel locale tecnico) Impianto 230V e cablaggio Pannello di controllo 230V (posizionato nel locale tecnico) Impianto energia elettrica 12V Impianto 12V e cablaggio Pannello di controllo 12V (posizionato nel locale tecnico) 2 x batterie utenze (posizionato nel locale tecnico) Carica batterie Ripartitore di carica |
| IMPIANTI E TUBAZIONI |
| Impianto acqua dolce 2 x serbatoio acqua 350 lt cad (posizionati nel locale tecnico) 2 x pompa autoclave Impianto di distribuzione acqua Impianto acque grigie 2 x serbatoio acque grigie 350 lt cad (posizionati nel locale tecnico) Pozzetto di raccolta e distribuzione Impianto acque nere 2 x serbatoio acque nere 105 lt cad (posizionati nel vano bagno) Pozzetto di raccolta e distribuzione |
| NAVIGAZIONE |
| Luci di navigazione Bussola Tromba elettrica |
| ILLUMINAZIONE |
| Luci LED in coperta, gazebo, locale tecnico e bagni |
| TRASPORTO E CONSEGNA La piattaforma viene consegnata a destinazione, suddivisa in diverse parti, mediante spedizione in 4 container 40”. Il montaggio a destino viene effettuato dal personale del committente con assistenza e supervisione di un incaricato del costruttore che seguirà le operazioni di assemblaggio per l’intera durata. Il committente ha l’obbligo di mettere a disposizione un’area di dimensioni adeguate a svolgere le operazioni di assemblaggio, mezzi di sollevamento e movimentazione e personale idoneo a tale scopo. |
